KTF晶閘管交直流調壓器、調功器用途及特點 KT系列功率控制器是我公司引進國外先進技術開發的新型功率控制設備。其特點是采用移相控制方式實現電壓的無級調節，從而達到調節功率目的，具有軟起動、軟關斷、恒流、恒壓、限流(下垂特性)、過流截止等功能，也可以與智能溫度儀表連接，實現溫度自動控制。適用于感性負載、阻性負載、氣體負載．如真空電爐、工業電熔爐、真空鍍膜�；ち呀鉅t，電解電鍍等設備的控制電源，也可方便地用于交流調壓，直流穩壓、穩流、直流電機調整等設備。 三、通用技術指標及工作條件 1、額定輸入電壓：單相1x220V/1x380V 三相 3x380V
2、輸入電壓波動范圍：額定輸入電壓的10%
3、頻率：50HZ
4、風機電源：AC220V 12-65VA
5、輸出電壓范圍：輸入電壓的0-98%
6、控制輸入信號：1 通斷信號；2電流信號：1-10ma/4-20ma；3電壓信號0-5V/0-10V
7、適用負載：電阻性負載、電感性負載、氣體性負載
8、起動方式：軟起動3-5S
9、冷郊方式：25-100A自然冷卻；100A以上強迫風冷
10、絕緣電阻：20MQ以上(1000V兆歐表)
11、絕緣耐壓：AC2500V(1分鐘)
12、限流特性：輸出電流≥105%額定值時，自動減小導通角
13、過流特性：輸出電流≥1.5倍額定值時，10毫秒內截止輸出
14、環境溫度：-5-40℃
15、相對溫度：0-90%(不潔露)
16、工作方式：連續性
17、海拔高度≤1000米(額定值不變)；≥1000米(額定值減少5%/100M)
18、適用標準：GB3797-89、GB3859 低電壓大電流變壓器無論試驗、加熱均需從電源電壓以升流，使次級電流達數千或萬余安培。本系列產品的產品初級電壓一般為220、380伏或650伏，其次級電壓由升流大小而不同，自成一個系列，供工礦企業采用。在采用本系列產品時一般需要在電源前側加裝電壓調整器，使次級側達到無級調節。部分產品備有初級分接頭，僅允許切斷電源后調節電壓。
三、產品用途 DDG型低電壓變壓器系列適用于額定頻率為50赫茲的開關、電流互感器或其他電器設備的連續負載試驗及作升流之用。 四、結構特征 本系列產品的初級線圈一般為圓筒式，次級一般為裸導體彎制成的螺旋式線圈，初級線圈一般無調壓抽頭，次級線圈電壓的變換是由串、并聯接而達到，線圈連接組合均為 1／1—12。變壓器鐵心一律采用心式鐵心，由電工硅鋼片迭積而成，鐵柱采用多級階梯的圓截面；鐵芯采用矩形或凸字形截面。在上、下鐵軛的正、反兩側利用型鋼作夾件，通過夾軛螺桿以達到壓緊鐵心的目的。 DDG型變壓器系列采用空氣自冷式，其余均露于空氣中，并有可吊起整個器身的開孔或吊環。 本系列產品如欲調整被試產品負載電流，則本產品尚需與電壓調整（感應調壓器或移動電壓調整器）配套，以達到平滑無級調節的目的。
技術參數 低電壓大電流變壓器DDG（J）技術數據
| 型號規格 | 額定容量 KVA | 相數 | 額定電壓 | 損耗 | 空載電流 ％ | 阻抗電壓 ％ | 連接組別 | 外形尺寸 長×寬×高 （參考） | | 高壓 V | 低壓 V | 空載 W | 短路 W | | DDG-5 | 5 | 1 | 220
380
650 | 根
據
用
戶
要
求
任
意
選
擇 | 60 | 200 | 5 | ≤10 | Lio | 350×350×500 | | DDG-10 | 10 | 1 | 220
380
650 | 80 | 280 | 4 | ≤10 | Lio | 400×400×550 | | DDG-15 | 15 | 1 | 220
380
650 | 120 | 400 | 3.5 | ≤8 | Lio | 430×400×580 | | DDG-20 | 20 | 1 | 220
380
650 | 120 | 450 | 3.2 | ≤8 | Lio | 440×437×580 | | DDG-25 | 25 | 1 | 380
650 | 150 | 520 | 3.1 | ≤8 | Lio | 480×450×630 | | DDG-30 | 30 | 1 | 380
650 | 240 | 850 | 3.1 | ≤6 | Lio | 490×470×650 | | DDG-35 | 35 | 1 | 380
650 | 280 | 940 | 2.8 | ≤6 | Lio | 530×500×650 | | DDG-40 | 40 | 1 | 380
650 | 320 | 1050 | 2.7 | ≤6 | Lio | 550×520×650 | | DDG-50 | 50 | 1 | 380
650 | 350 | 1250 | 2.5 | ≤5 | Lio | 550×520×700 | | DDG-80 | 80 | 1 | 380
650 | 450 | 1800 | 2.3 | ≤5 | Lio | 680×520×750 | | DDG-100 | 100 | 1 | 380
650 | 540 | 2250 | 2.1 | ≤5 | Lio | 680×520×750 | | DDG-150 | 150 | 1 | 380
650 | 720 | 2800 | 1.8 | ≤5 | Lio | 760×580×850 | | DDG-200 | 200 | 1 | 380
650 | 840 | 3200 | 1.6 | ≤5 | Lio | 760×620×900 | | DDG-240 | 240 | 1 | 380
650 | 1000 | 3500 | 1.5 | ≤5 | Lio | 810×680×1180 | | DDG-320 | 320 | 1 | 380
650 | 1280 | 4000 | 1.3 | ≤5 | Lio | 840×680×1200
|

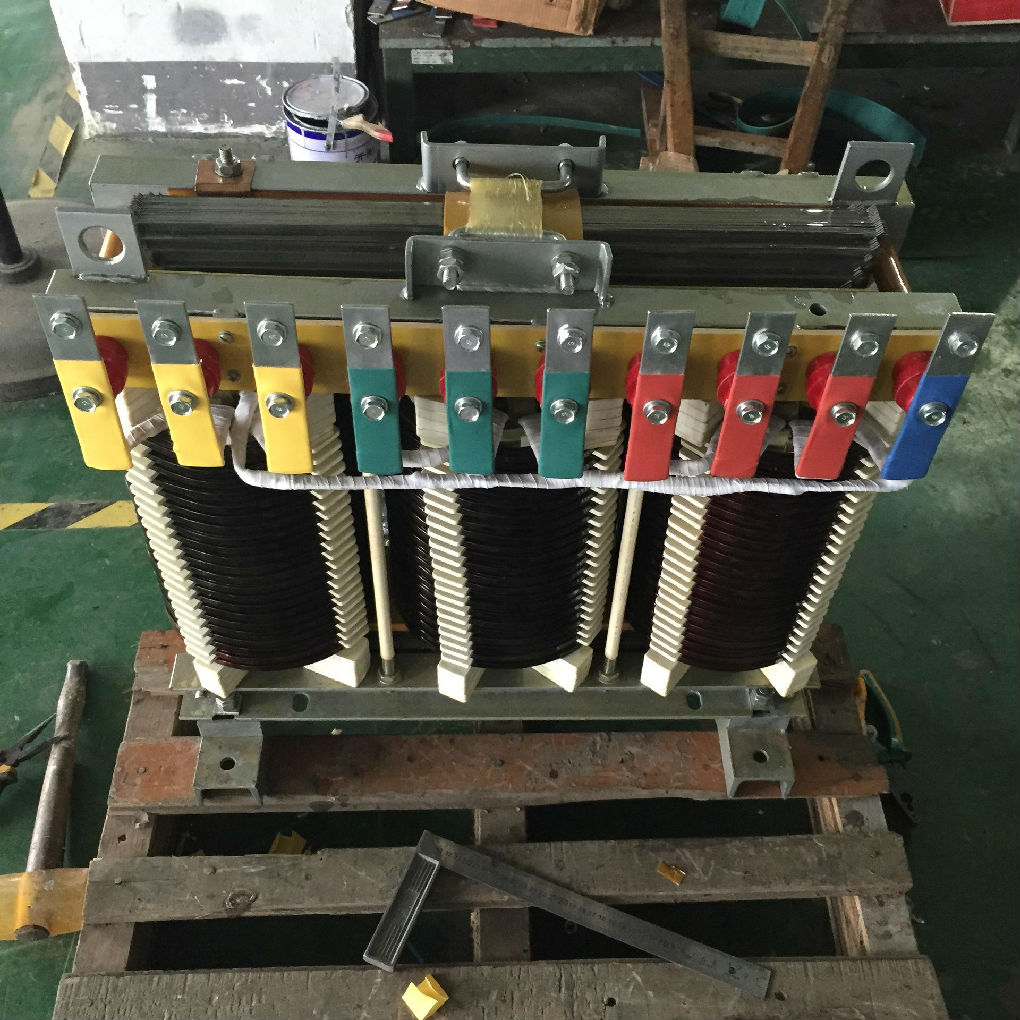

SBK、SG系列三相干式變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。調零變壓器廣泛適用于交流50Hz至60Hz，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。
產品特點：
在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。
特性優點：
高度隔離
N-G性能良好
高度共模干擾抑制
將△轉換為Y或Y至△
電壓抽頭容易轉換
按用戶的特殊性能要求設計
正常使用條件：
1、海拔高度不超過2500M；
2、周圍介質溫度，最低不低于-25度，最高不高于+40度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
