〉產品概述隔離穩壓變壓器 SG 系列三相干式隔離穩壓變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過500V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。 〉產品特點隔離穩壓變壓器 該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點 〉使用范圍隔離穩壓變壓器 該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。 〉技術參數隔離穩壓變壓器 輸入電壓 | 額定電壓±10% | 環境溫度 | -25℃-+45℃ | 輸出電壓 | 額定電壓+5%(空載) | 海拔高度 | <2500m< span=""> | 效率 | ≥95% | 相對濕度 | <90%< span=""> | 波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | 功能 | 具有輸入電壓、輸出電壓、電流指示 | 保護 | 具有過流保護可長期無人值守工作 | 絕緣電阻 | ≥50M | 電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | 過載能力 | 二倍的額定電流,維持1分鐘 |
〉規格型號及安裝尺寸隔離穩壓變壓器 規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 | SG-5 KVA | 660V
400V
380V 220v
200V
可根據客戶要求訂制 | 6000V 3000v 2000v 1140v 1000v 750v 690v 660v 480v 460v 440v 420v 400v 380v 240v
220V 208v 200v 127v
110V 75v 49v
36V 24v 12v 6.3v
可根據客戶要求訂制 | 30×15×25/35 | 45×25×30/56 | SG-6KVA | 30×16×25/40 | 45×25×30/64 | SG-7KVA | 35×15×30/45 | 50×25×35/80 | SG-8KVA | 35×16×30/55 | 50×25×35/80 | SG-10KVA | 42×21×42/90 | 60×32×65/130 | SG-15KVA | 52×24×52/135 | 70×35×77/185 | SG-20KVA | 52×24×52/180 | 70×35×77/220 | SG-30KVA | 55×28×65/220 | 80×40×87/260 | SG-40KVA | 61×30×65/265 | 90×50×95/320 | SG-50KVA | 61×30×65/295 | 90×50×95/360 | SG-60KVA | 70×32×66/370 | 100×50×105/440 | SG-80KVA | 70×32×67/450 | 100×50×105/530 | SG-100KVA | 75×35×68/490 | 100×50×105/570 | SG-120KVA | 75×35×68 | 100×50×105/600 | SG-150KVA | 85×37×68 | 120×65×115/690 | SG-180KVA | 95×45×83 | 120×65×115/930 | SG-200KVA | 95×45×83 | 120×65×115/1010 | SG-250KVA | 95×45×83 | 120×65×115/1180 | SG-300KVA | 105×45×95 | 120×70×125/1450 | SG-320KVA | 105×45×95 | 130×50×135/1490 | SG-350KVA | 105×45×95 | 130×50×135/1600 | SG-400KVA | 115×55×105 | 140×60×145/1700 |
〉正常使用條件隔離穩壓變壓器 1、海拔高度不超過2500M；
2、周圍介質溫度，最低不低于-15度，最高不高于+45度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃 〉備注隔離穩壓變壓器 輸入輸出電壓可根據客戶需求定制 |
產品介紹 產品介紹 ：

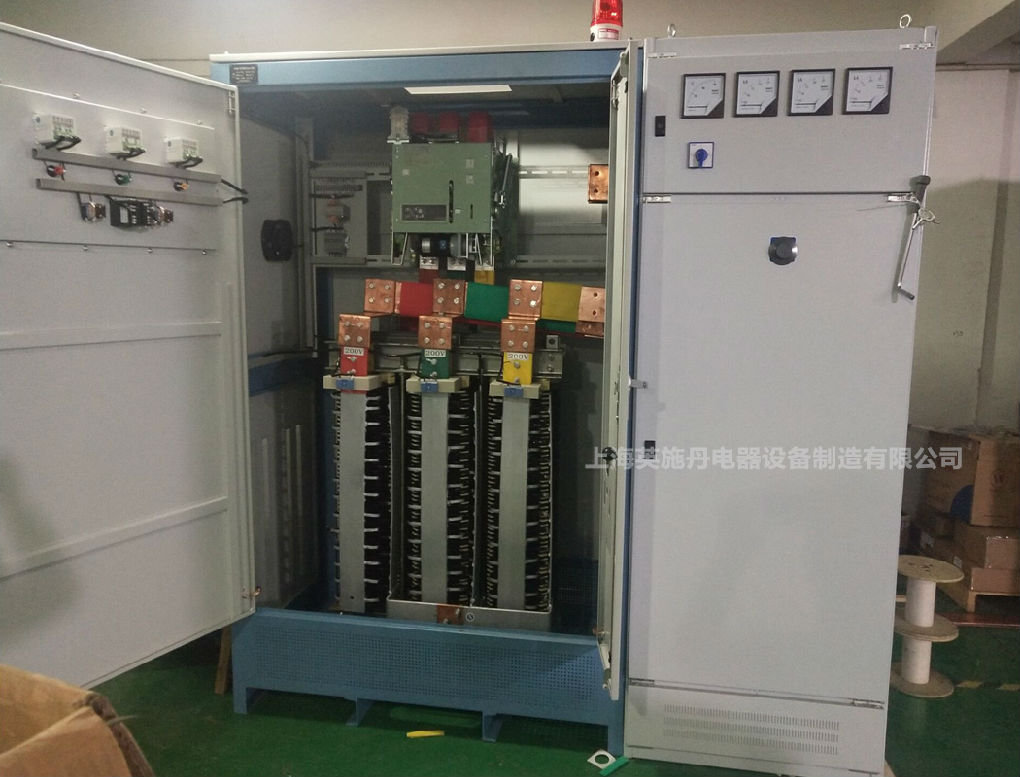

SBW、DBW系列單、三相全自動補償式電力穩壓器是適用于當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓穩定。本系列產品與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機體積小，重量輕，使用安裝方便，運行可靠等優點。(分?jǐn)?shù)顯、儀表指示兩類) 適用范圍 ：
廣泛運用于工礦企業、印刷、機床、郵電、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、精密儀器、實驗裝置、電梯及生產流水線的電源穩壓中。同時也適用于電源電壓低、波動幅度大的低壓配電終端用戶及負載變動較大的用電設備，如升降機、起重機、攪拌機等一切需要電壓穩定的場所。 技術參數 ： | 輸入電壓 | 單相220V±20%,三相四線相電壓220V±20%相電壓,線電壓380V±20%(可定制±30% ±40%) | | 輸出電壓 | 單相220V 三相380V (可定制三相200V 220V 390V 400V 430V等) | | 輸出精度 | 1~5﹪(可調) | | 頻率 | 50Hz/60Hz | | 效率 | ≥98﹪(功率等級50KVA以上) | | 響應速度 | ≤1.5S | | 環境溫度 | -10℃ ~+ 40℃ | | 絕緣電阻 | ≥ 5M Ω | | 過載能力 | 二倍額定電流,維持一分鐘 | | 波形失真 | 無附加波形失真 | | 保護功能 | 過壓、欠壓、過流、缺相、相序、旁路 |
產品規格、尺寸、重量 ： | 型 號 | 額定容量 (KVA) | 額定頻率 (Hz) | 輸入電壓 (V) | 輸出電壓 (V) | 輸出電流 (A) | 重 量 (kg) | | DBW-20 | 20 | 50/60 | 176-264 | 220 | 50 | 280 | | DBW-30 | 30 | 50/60 | 176-264 | 220 | 136 | 320 | | DBW-50 | 50 | 50/60 | 176-264 | 220 | 227 | 430 | | DBW-100 | 100 | 50/60 | 176-264 | 220 | 454 | 570 | | DBW-150 | 150 | 50/60 | 176-264 | 220 | 632 | 630 | | DBW-200 | 200 | 50/60 | 176-264 | 220 | 909 | 720 | | DBW-250 | 250 | 50/60 | 176-264 | 220 | 1022 | 780 | | SBW-20 | 20 | 50/60 | 304-456 | 380 | 30 | 240 | | SBW-30 | 30 | 50/60 | 304-456 | 380 | 46 | 280 | | SBW-50 | 50 | 50/60 | 304-456 | 380 | 76 | 320 | | SBW-100 | 100 | 50/60 | 304-456 | 380 | 152 | 480 | | SBW-150 | 150 | 50/60 | 304-456 | 380 | 227 | 535 | | SBW-180 | 180 | 50/60 | 304-456 | 380 | 273 | 780 | | SBW-300 | 300 | 50/60 | 304-456 | 380 | 342 | 950 | | SBW-320 | 320 | 50/60 | 304-456 | 380 | 486 | 1200 | | SBW-400 | 400 | 50/60 | 304-456 | 380 | 608 | 1400 | | SBW-500 | 500 | 50/60 | 304-456 | 380 | 760 | 1600 | | SBW-600 | 600 | 50/60 | 304-456 | 380 | 912 | 1800 | | SBW-800 | 800 | 50/60 | 304-456 | 380 | 1216 | 2400 | | SBW-1000 | 1000 | 50/60 | 304-456 | 380 | 1520 | 2800 | | SBW-1600 | 1600 | 50/60 | 304-456 | 380 | 2430 | 3500 | | SBW-2000 | 2000 | 50/60 | 304-456 | 380 | 3040 | 4000 | | SBW-3000 | 3000 | 50/60 | 304-456 | 380 | 4545 | 5800 |
注：以上產品輸入電壓為380V±20% 可定制輸入電壓380V±30% 380V±40%訂購時需說明
該系列隔離穩壓器應在室內使用，正常使用條件為：環境溫度：－15℃～＋45℃ 海拔高度不超過1000m 相對適度：≤90％安裝場所應無嚴重影響穩壓器絕緣的氣體，蒸汽，化學沉積，灰塵，污垢及其他爆炸性和侵侵蝕性介質；安裝場所應無嚴重振動或顛簸凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。
專業生產各種型號變壓器：隔離變壓器、三相隔離變壓器、單相隔離變壓器、干式隔離變壓器、三相干式隔離變壓器、大功率變壓器、10-1000KVA變壓器。
油浸感應調壓器、三相調壓器、感應調壓器、單相油浸式調壓器、油浸自冷感應調壓器、感應自動調壓器、調壓器。
無觸點穩壓器、補償穩壓器、大功率穩壓器、380v大功率穩壓器、自動補償式電力穩壓器、三相補償電力穩壓器、變壓器。
|
