一、概述 BK系列控制變壓器適用于50-60Hz電壓至500V的電路中，通常用作機床控制電器局部照明燈及指示的電源之用。本類型變壓器按結構可分為殼式，按安裝方式可分為立式。
二、型號及其含義
三、使用環境 周?chē)諝鉁囟?5℃至+40℃，24小時平均值不超過+35℃；
安裝地點海拔不超過2000M；
大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因
溫度變化發生在產品表面上的凝露。

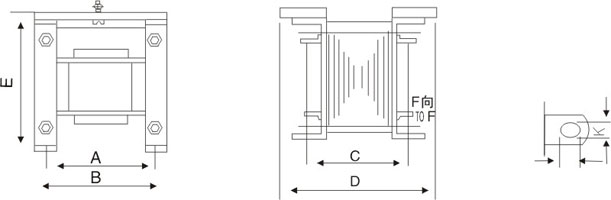

四、外型及安裝尺寸 | 型號 | 外形尺寸 | 安裝孔距 | 安裝孔
K×J | | B max | D max | E max | A | C | | BK-25~50 | 78 | 68 | 87 | 52±0.5 | 52±0.5 | 4.8×9 | | BK-100 | 84 | 82 | 94 | 64±0.5 | 64±0.5 | 4.8×9 | | BK-150 | 96 | 98 | 106 | 81±0.5 | 81±0.5 | 5.8×11 | | BK-200 | 96 | 105 | 106 | 88±0.5 | 88±0.5 | 5.8×11 | | BK-250 | 96 | 108 | 106 | 91±0.5 | 91±0.5 | 5.8×11 | | BK-300 | 120 | 117 | 114 | 97±0.5 | 97±0.5 | 7×13 | | BK-400 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 | | BK-500 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 | | BK-700 | 132 | 134 | 124 | 114±0.5 | 114±0.5 | 7×13 | | BK-1000 | 150 | 153 | 142 | 128±0.5 | 128±0.5 | 8×13 | | BK-1500 | 192 | 147 | 177 | 122±0.5 | 122±0.5 | 8×13 | | BK-2000 | 192 | 167 | 177 | 152±0.5 | 152±0.5 | 8×13 | | BK-3000 | 215 | 220 | 240 | 165±0.5 | 160±0.5 | 8×13 | | BK-5000 | 260 | 220 | 280 | 240±0.5 | 160±0.5 | 8×13 | | BK-10K | 300 | 220 | 290 | 280±0.5 | 170±0.5 | 8×13 |
一、概述 JBK3系列機床控制變壓器適用于交流50-60Hz,輸入電壓不超過660V的電路中,作為各類機床、機械設備等一般電器的控制電源、局部照明及指示燈的電源。
本系列變壓器是其它控制變壓更新?lián)Q代的產品，采用進口材料和先進工藝進行制造，具有工作可靠，耗能人低，體積小，接線安全，適用性廣等到制點。
二、型號及其含義
三、外型及安裝尺寸 | 型號 | 外形尺寸 | 安裝孔距 | 安裝孔
K×J | | B max | D max | E max | A | C | | JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 | | JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 | | JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 | | JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 | | JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 | | JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 | | JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 | | JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 | | JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 | | JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12臥式 | | JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12臥式 | | JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12臥式 |
